Алуминијумски прозори и вратасе широко користе у стамбеној, комерцијалној, индустријској и високоградњи јер комбинују структурну чврстоћу, флексибилност дизајна, отпорност на временске услове, ниске захтеве за одржавање и компатибилност са савременим системима застакљивања. Најефикаснија спецификација, међутим, није само питање избора алуминијума. Серија оквира, класа легуре, конфигурација отвора, нагомилавање стакла, термичко одвајање, заптивке, хардвер, површинска обрада, дренажа и детаљи уградње све утичу на коначни учинак завршеног отвора. Овај водич објашњава како ови елементи функционишу заједно, како упоредити уобичајене конфигурације, како ускладити систем са окружењем зграде и како избећи грешке у спецификацијама које могу смањити удобност или перформансе услуге.
Садржај
Кликните на било који одељак да бисте прешли директно на тему.
- 1. Зашто је избор материјала битан у модерним отворима
- 2. Разумевање структурног система
- 3. Како избор легуре утиче на перформансе
- 4. Како функционишу серије оквира и дубина профила
- 5. Бирање између отварања конфигурација
- 6. Термалне перформансе и контрола времена
- 7. Стакло, заптивке, хардвер и дренажа
Зашто је избор материјала битан у модерним отворима
Прозор или врата су више од оквира око стакленог окна. Он чини део омотача зграде, утиче на то како људи доживљавају унутрашњи простор и мора да ради под поновљеним циклусима отварања, променом температуре, притиска ветра, кише, сунчеве светлости и свакодневног чишћења.
Због тога избор материјала треба размотрити заједно са дизајном система. Алуминијум је атрактиван за архитектонске примене јер нуди корисну комбинацију чврстоће, стабилности димензија, флексибилности у производњи и релативно мале конструкцијске тежине. Такође се може екструдирати у сложене делове, омогућавајући дизајнерима и произвођачима да интегришу коморе, џепове за застакљивање, дренажне стазе, заптивке, локације за причвршћивање и друге функционалне карактеристике у један координиран систем профила.
За стамбени пројекат, то се може претворити у танак вид и практичну вентилацију. За комерцијалну зграду, приоритети се могу померити ка већим застакљеним површинама, поновљеним циклусима отварања, јачем хардверу или строжој контроли кретања ваздуха и воде. У приобалном окружењу, површинска заштита и отпорност на корозију постају посебно важни. У региону са јаким ветром, геометрија профила, ојачање, избор стакла и сидрење заслужују велику пажњу.
Профили преносе оптерећења од застакљивања, окова, притиска ветра и радних сила на конструкцију зграде.
Оквири, заптивке, дренажни канали и застакљивање раде заједно како би ограничили нежељено кретање ваздуха и воде.
Димензије профила, видне линије, завршна обрада, боја и стил отварања утичу на визуелни језик фасаде.
Хардвер и геометрија оквира одређују колико лако се јединица отвара, затвара, закључава, вентилира и остаје поравната.
Најјачи системи стога нису дефинисани једном карактеристиком. Учинак долази од координације. Легура високог квалитета не може да надокнади лошу дренажу. Снажан оквир не може створити поуздано заптивање ако је геометрија крила нетачна. Одлично стакло не може да превазиђе лоше постављен периметарски спој. Комплетан склоп се мора сматрати једним пројектованим отвором.
Разумевање структурног система
Основна структурна логика алуминијумског отвора је једноставна: екструдирани профили стварају оквир и покретне делове, застакљивање се држи у наменским џеповима, хардвер је позициониран у ојачаним деловима, а заптивне компоненте затварају предвиђене празнине између фиксних и покретних делова.
Оно што чини систем софистицираним је интеракција између ових елемената. Профил који споља изгледа компактно може да садржи више унутрашњих комора. Те коморе могу помоћи код крутости, усмеравања дренаже, постављања затварача или термичког одвајања. Стварна геометрија профила стога може испричати много кориснију техничку причу од саме видљиве површине.
Фиксни оквири и делови који се могу користити
Фиксни периметарски оквир успоставља везу између отвора и зида. Потребно је да задржи своју геометрију док се одупре оптерећењима која се преносе кроз крило и застакљивање. Оперативни делови, насупрот томе, морају да уравнотеже крутост са кретањем. Њихове димензије морају остати довољно стабилне да хардвер ради исправно и да заптивке одржавају конзистентан контакт.
Џеп за застакљивање
Џеп за застакљивање одређује како се стакло поставља, подупире, задржава и затвара. Добро дизајниран џеп правилно подржава стакло, остављајући простор за заптивке, блокове за подешавање, дренажне одредбе и потребну дебљину стакла. Пре производње увек треба проверити компатибилност између надоградње стакла и система профила.
Спојеви и тачке спајања
Угаони спојеви и механичке везе се често занемарују током визуелног поређења јер нису најочигледнији део готовог отвора. Ипак, они могу утицати на поравнање, крутост, континуитет заптивања и дуготрајан рад. Прецизно сечење и прецизна монтажа углова су важни посебно када је више јединица уграђено у континуалну фасаду.
За пројектне тимове, једна корисна навика је да захтевају комплетан цртеж пресека уместо да процењују оквир само на основу фотографија. Одељак може да открије дубину профила, распоред коморе, додатак за застакљивање, локацију термалне баријере, дренажни пут, положај заптивке и хардверски интерфејс у једном приказу.
Алуминијумски прозори и вратасе најбоље разумеју као пројектовани склопови. Фраза може звучати једноставно, али стварни технички систем може значајно да варира у зависности од серије профила, стила отварања, легуре, стакла, термичког дизајна, заптивки и еколошких захтева.
Како избор легуре утиче на перформансе
Немају сви алуминијумски профили исте механичке карактеристике. Породица легуре и темперамент утичу на чврстоћу, понашање при попуштању, издужење, одзив на машинску обраду и начин на који се профил може дизајнирати у складу са одређеним захтевима оптерећења.
За архитектонске системе, две класе које се често разматрају су 6063-Т5 и 6061-Т6. Нису заменљиви у свакој апликацији. Тачан избор зависи од захтеване геометрије профила, услова оптерећења, методе израде и спецификације пројекта.
| Материал Граде | Типичан карактер | Типично разматрање дизајна | Где може бити корисно |
|---|---|---|---|
| 6063-Т5 | Снажна погодност за екструзију профила са добрим карактеристикама завршне обраде | Корисно за многе конвенционалне архитектонске профиле и детаљне екструзије | Стамбени и општи комерцијални системи |
| 6061-Т6 | Већа механичка чврстоћа и јачи потенцијал носивости | Може да подржи захтевније структуралне захтеве када је правилно пројектован | Већи делови, теже застакљивање или апликације које захтевају већи структурални капацитет |
Снага је само један критеријум избора
Јача легура не ствара аутоматски бољи отвор. Ако је профил непотребно тежак за предвиђену функцију, други делови система можда неће постати бољи једноставно зато што је чврстоћа материјала већа. Геометрија профила, дебљина зида, распон, размак између носача, тежина стакла, распоред хардвера и анкерисање морају се још увек проценити.
Корисније питање није "Која је легура најјача?" али „Која легура подржава тражени дизајн са одговарајућом геометријом и конзистентношћу производње?“ Тај помак води до бољих инжењерских одлука јер повезује својства материјала са стварним условима примене.
Следивост и доследност материјала
За веће пројекте је важна доследност у производним серијама. Одабрана легура и темперамент треба да буду јасно дефинисани у техничкој спецификацији, а евиденција производње треба да омогући разликовање одобрених материјала од заменика. Конзистентност је посебно важна када се обрада профила, анодизација или премазивање обављају у неколико фаза производње.
- Дефинишите легуру и темперамент:Избегавајте коришћење широких термина као што је „алуминијум високе чврстоће“ без техничке ознаке.
- Ускладите одељак са оптерећењем:Избор материјала и геометрију профила треба размотрити заједно.
- Прегледајте захтеве за производњу:Сечење, обрада, спајање и завршна обрада могу утицати на практичне перформансе готове компоненте.
- Држите евиденцију усклађену:Спецификације материјала треба да одговарају производним цртежима и инспекцијској документацији.
Како функционишу серије оквира и дубина профила
Серија оквира се често користи за описивање номиналне ширине или структурне породице алуминијумског профила. Они купцима и дизајнерима дају погодну полазну тачку за поређење, али сам серијски број не дефинише комплетан учинак прозора или врата.
Дубљи оквир може понудити више унутрашњег простора за коморе, стакло, заптивке, појачања или компоненте за термички прекид. Компактнији профил може да пружи тање визуелне пропорције. Ниједан приступ није универзално супериоран. Права равнотежа зависи од зграде, конфигурације застакљења, распона структуре, изложености временским приликама и циља дизајна.
| Променљива дизајна | На шта утиче | Зашто је важно |
|---|---|---|
| Дубина профила | Крутост пресека, смештај застакљивања, геометрија система | Дубљи делови могу да обезбеде додатни структурални и функционални простор |
| Дебљина зида | Локална крутост, понашање при машинској обради, снага везе | Неадекватан дизајн секција може створити изобличење или лошу хардверску подршку |
| Распоред коморе | Снага, дренажа, термичка стратегија | Унутрашња геометрија утиче више од изгледа |
| Величина џепа за застакљивање | Компатибилност са стаклом и распоред заптивања | Оквир мора правилно да подржава наведену надоградњу стакла |
Зашто иста серија може да делује другачије
Два производа која носе исту називну ознаку серије могу се разликовати по легури, дебљини зида, дизајну коморе, хардверском систему, конфигурацији стакла и конструкцији са термичким прекидом. Према томе, серијске бројеве треба третирати као идентификаторе унутар система, а не као универзалне ознаке перформанси.
За техничку куповину и координацију дизајна, корисно је упоредити цртеже пресека један поред другог. Ово олакшава идентификацију разлика које је тешко проценити само на основу назива производа.
Бирање између отварања конфигурација
Стил отварања директно утиче на вентилацију, чишћење, прегледност, оптерећење хардвера, управљање водом и начин на који отвор ступа у интеракцију са просторијом или фасадом. Одговарајућа конфигурација почиње са наменом употребе, а не само са изгледом.
Рад на шаркама може да обезбеди ефикасну вентилацију и чисту површину за отварање. Корисно је тамо где су директан проток ваздуха и практичан рад приоритет.
Клизна крила се померају унутар сопствене равни, што може бити корисно тамо где је спољашњи или унутрашњи простор за крило које се окреће ограничено.
Рад са горњим шаркама може омогућити вентилацију док помаже у управљању лаганом кишом када су геометрија отвора и заптивке правилно пројектовани.
Вишеструки повезани панели могу створити широки отвор када пројекат захтева чвршћу везу између унутрашњег и спољашњег простора.
Крилни системи
Крилне јединице могу обезбедити релативно директан пут ваздуха и обично се користе тамо где је вентилација важна. Пошто се крило пројектује у правцу отварања, дизајнери треба да провере постављање намештаја, циркулацијске путеве, приступ за чишћење и домет хардвера.
Клизни системи
Клизне јединице се често бирају тамо где је пожељан покрет отварања који штеди простор. Поравнање стаза, квалитет ваљка, дренажа и однос између покретне плоче и рама су централни за несметан рад. О клизном систему не треба судити само по томе колико се глатко креће узорак изложбеног простора када је нов; дугорочна геометрија колосека и одржавање хардвера такође су важни.

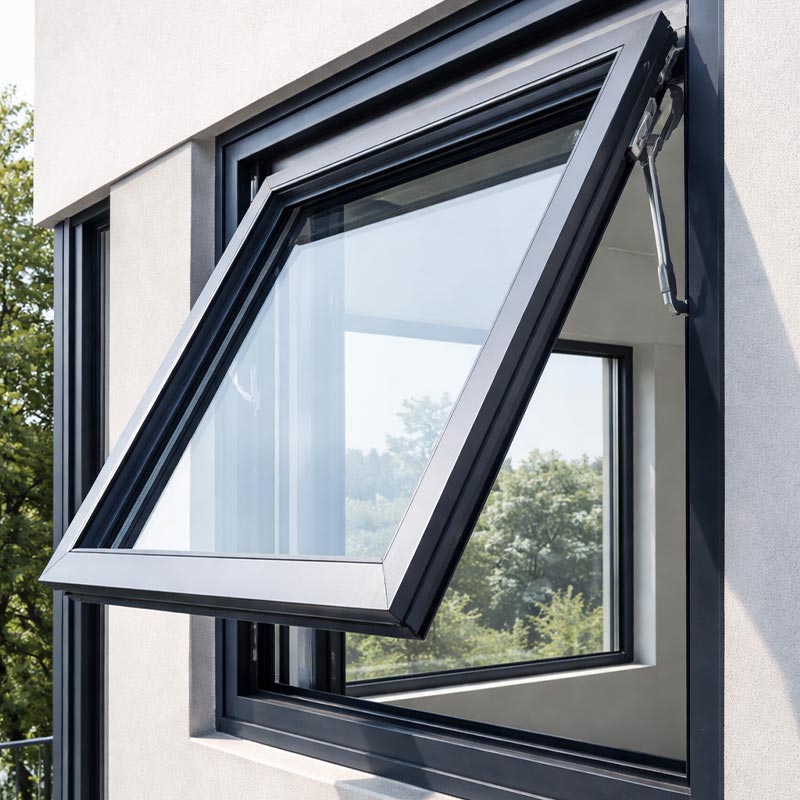

Тенде и специјализоване конфигурације
Прозори тенде могу бити практични за контролисану вентилацију и могу створити препознатљив ритам фасаде. Специјализоване конфигурације такође могу комбиновати различите начине отварања, као што су функције клизања и крила, како би се прилагодили сложеним распоредима просторија.
Термалне перформансе и контрола времена
Термичке перформансе не одређује само алуминијум. Важно је питање како се топлота креће кроз комплетан склоп и како рам, стакло, заптивке, одстојници и околна конструкција управљају тим кретањем.
Традиционални алуминијум је веома проводљив. За зграде које захтевају побољшане топлотне перформансе, термички прекинути системи могу прекинути директну проводну путању кроз оквир коришћењем сепаратора ниске проводљивости између делова металне секције. У ту сврху се обично користе термалне баријере на бази ПА66.
Зашто су термички прекиди важни
Основна сврха термичког прекида је смањење директног преноса топлоте кроз оквир. Правилно пројектован систем такође може побољшати понашање температуре унутрашње површине и смањити вероватноћу кондензације у одговарајућим унутрашњим и спољашњим условима.
Међутим, учинак термичког прекида зависи од више од једноставног додавања изолационе траке. Геометрија термичке баријере, континуитет око углова, дизајн стаклених ивица, хардверски интерфејси, дубина оквира, заптивке и инсталација утичу на стварни резултат.
Отпорност на ваздух, воду и ветар
Временске перформансе треба проценити као систем. Компресијске заптивке, дренажни канали, заптивке, интерфејси за застакљивање, управљање притиском, угаони спојеви и геометрија рама доприносе коначном резултату.
Отпор ветра подједнако зависи од комплетне конфигурације. Крутост профила, димензије стакла, размак између стубова, арматура, анкерисање и висина зграде могу значајно променити захтеве дизајна. Спецификација производа која не идентификује контекст тестирања или дизајна треба стога пажљиво тумачити.
| Перформанце Ареа | Кључне компоненте | Типичан инжењерски фокус |
|---|---|---|
| Тхермал | Термичка баријера, геометрија рама, стакло, одстојник, заптивке | Смањите проводне и конвективне топлотне путеве |
| Непропусност ваздуха | Заптивке, угаони спојеви, компресија хардвера | Одржавајте континуирано заптивање током рада и кретања |
| Водонепропусност | Одводни канали, стазе за испирање, заптивке, контрола притиска | Успутну воду усмерите даље од унутрашњих површина |
| Отпор на ветар | Крутост профила, стакло, арматура, анкери | Контролишите скретање и одржавајте безбедан рад под оптерећењем |
За зграде осетљиве на климу, овај приступ целог система је посебно важан. Спецификација треба да објасни који делови склопа доприносе захтеваном учинку уместо да представља један изоловани број перформанси без контекста.
Стакло, заптивке, хардвер и дренажа
Оквир је само један део отвора. Стакло, заптивке, хардвер и дренажа могу одредити да ли готова јединица ради како се очекује у свакодневној употреби.
Конфигурација стакла
Дебљина стакла, број окна, ширина шупљине, избор премаза, акустична конфигурација и безбедносни захтеви треба да се размотре у односу на систем профила. Теже стакло повећава оптерећење које носе крило и окови, тако да се компатибилност мора проверити, а не претпоставити.
На пример, изолована јединица за застакљивање са више стакла може побољшати топлотне и акустичке перформансе, али оквир мора имати довољну дубину џепа за застакљивање и структурални капацитет да подржи одабрану надоградњу. Избор стакла стога треба да се одвија заједно са избором оквира.
Заптивке и заптивке
Заптивке одржавају контакт између компоненти којима је потребно контролисано одвајање. Системи за заптивање засновани на ЕПДМ-у се широко користе у архитектонским апликацијама јер нуде корисне карактеристике временских услова када су правилно специфицирани и инсталирани.
Геометрија печата је такође важна. Заптивка мора бити довољно компримована да би се одржао континуитет, али не и преоптерећена до те мере да рад постане непотребно тежак. Спајање углова, дужина заптивке, постављање спојева и квалитет уградње доприносе поузданости заптивања.
Хардвер
Шарке, браве, ваљци, ручке, ограничавачи, фрикциони држачи и системи са више тачака морају бити усклађени са величином и тежином крила. Капацитет хардвера треба узети у обзир уз радну фреквенцију и изложеност животне средине.
Одводњавање
Правилно дренирани оквир не покушава да сваку површину учини апсолутно сувом. Уместо тога, управља случајном влагом тако што води воду кроз контролисане путеве ка спољним тачкама испуштања. Дренажни отвори треба да остану неометани након израде, завршне обраде, уградње и чишћења.
- Компатибилност са стаклом:Потврдите дебљину, тежину, дубину џепа и метод застакљивања.
- Континуитет заптивања:Проверите углове, спојеве, компресију и приступ за замену где је применљиво.
- Капацитет хардвера:Ускладите окове са тежином крила, димензијама и учесталошћу отварања.
- Дренажни пут:Проверите да ли вода има дефинисан пут ка спољашности.
Површинска обрада и дуготрајан изглед
Површинска обрада је визуелни и функционални део алуминијумског архитектонског система. Завршна обрада утиче на боју, текстуру, отпорност на излагање околини, могућност чишћења и уочени квалитет завршене фасаде.
Уобичајени приступи укључују елоксирање, премазивање прахом, ефекте топлотног трансфера за изглед зрна дрвета и премазе на бази флуороугљеника за захтевне спољашње примене. Свака метода ствара другачији карактер површине и треба је одабрати према жељеном изгледу и условима околине.
Анодизиране површине
Анодизација ствара контролисан слој оксида на површини алуминијума. Може да произведе металне завршне обраде и издржљив архитектонски изглед уз очување визуелне везе са основним алуминијумским материјалом.
Прашкасто премазивање
Прашкасти премаз пружа широку флексибилност боја и широко се користи за савремене стамбене и пословне фасаде. Може да подржи стандардне системе боја и завршне обраде специфичне за пројекат када се припрема подлоге, предтретман, очвршћавање и квалитет премаза правилно контролишу.
Ефекти зрна дрвета
Технике топлотног преноса могу створити визуелне узорке који подсећају на дрво док задржавају алуминијумску подлогу. Овај приступ је користан када пројекат тражи топлији архитектонски изглед без промене основне материјалне платформе.
Шта треба проверити?
| Опција завршетка | Висуал Цхарацтер | Корисно разматрање |
|---|---|---|
| Анодизирање | Металик и архитектонски | Корисно тамо где се жели природан карактер алуминијума |
| Прашкасто премазивање | Широка палета чврстих боја и текстура | Погодно за многе стамбене и комерцијалне програме боја |
| Топлотни трансфер | Изглед зрна дрвета | Корисно за пројекте који комбинују савремено кадрирање са топлијим визуелним знацима |
| Флуоркарбонски премаз | Архитектонски спољашњи изглед | Може се узети у обзир за захтевније излагање фасаде када је тачно наведено |
Конзистентност боја је такође важна када је више јединица инсталирано на једној фасади. Спецификација пројекта треба да дефинише тип завршне обраде, референцу боје, очекивања о сјају или текстури и прихватљиве критеријуме инспекције.
Усклађивање система са апликацијама у зградама
Различити типови зграда постављају различите захтеве за отворе. Уместо да траже једну универзалну конфигурацију, дизајнери треба да идентификују доминантне еколошке и оперативне захтеве пројекта.
Приоритети често укључују дневно светло, вентилацију, акустичну удобност, приступ чишћењу, термичку контролу и равнотежу између визуелних пропорција и практичне употребе.
Поновљени рад, веће застакљене димензије, координација фасаде, сигурност, издржљивост и конзистентан изглед могу постати важнији.
Притисак ветра, сидрење, структурални отклон, управљање водом и приступ за одржавање заслужују детаљан инжењерски преглед.
Засољен ваздух повећава важност избора материјала, припреме површине, квалитета премаза, дренаже и отпорности хардвера на корозију.
Резиденцијална разматрања
Куће обично захтевају отворе који су лаки за руковање, чишћење, вентилацију и одржавање. Спаваће собе могу имати користи од акустичких разматрања, дневни боравак може дати предност већим застакљеним површинама, а кухиње или купатила могу захтевати практичну вентилацију. Идеална конфигурација зависи од собе, а не само од категорије зграде.
Комерцијална разматрања
Комерцијалне зграде могу имати чешће циклусе отварања и веће захтеве за координацијом. Поновљена уградња истог модула чини конзистентност димензија посебно важном. Приликом избора система треба разговарати о издржљивости хардвера, доступности замене и униформности завршне обраде.
Високе и изложене фасаде
Како се висина зграде и изложеност повећавају, понашање ветра и воде постаје значајније. Оквир треба анализирати заједно са димензијама стакла, тачкама причвршћивања, стубовима, крменом и околном зидном конструкцијом. Такође је важно ускладити спољну дренажу и унутрашњу завршну обраду како би отвор исправно функционисао када се постави.
Индустријска окружења
Индустријски објекти могу изложити отворе прашини, влази, хемикалијама, променама температуре или интензивном чишћењу. У овим ситуацијама, површинска обрада, избор заптивки, заштита хардвера и приступ одржавању могу постати важнији од декоративних карактеристика.
Како прочитати техничку спецификацију
Добра техничка спецификација треба да учини систем разумљивим без ослањања на маркетиншки језик. Купци, архитекте, инжењери и инсталатери би требало да буду у стању да идентификују шта се заправо испоручује и на које услове се наведена перформанса односи.
| Специфицатион Итем | Шта тражити | Зашто је важно |
|---|---|---|
| Легура и темперамент | Тачна ознака материјала | Пружа основу за разумевање механичког понашања |
| Серија профила | Називне димензије породице и пресека | Помаже у идентификацији система оквира и доступног простора за застакљивање |
| Нагомилавање стакла | Дебљина окна, шупљина, конфигурација | Односи се директно на захтеве тежине, термичке, акустичке и безбедности |
| Термички дизајн | Материјал и конфигурација за термички прекид | Показује како се управља проводљивим преносом топлоте |
| Перформансе ваздуха и воде | Тестиране или специфициране перформансе са јасним условима | Избегава тумачење изолованих бројева без контекста |
| Отпор на ветар | Класа, пројектовани притисак или еквивалентна основа за испитивање | Повезује систем са изложеношћу пројекта и структурним захтевима |
| Заврши | Процес премазивања или анодизације и референца боје | Дефинише изглед и очекивања површинског третмана |
Затражите цртеже секција
Одељак профила је један од најкориснијих докумената за техничко поређење. Може да открије да ли производ има термалне коморе, где се налази стакло, како функционишу заптивачи, где воде дренажни канали и колико је простора доступно за хардвер.
Питајте шта описују бројеви перформанси
Бројеви су вредни само када је њихов контекст јасан. Топлотни коефицијент може да опише одређени део, надоградњу стакла или комплетан склоп. Класификација водонепропусности или отпорности на ветар може бити повезана са дефинисаном конфигурацијом испитивања. Техничке спецификације стога треба да објасне тестирано или израчунато стање, а не да представљају бројеве без референтне конфигурације.
Одвојите стандардне карактеристике од опција специфичних за пројекат
Неке карактеристике су стандардне за породицу производа, док друге зависе од захтева пројекта. Јасна спецификација треба да разликује стандардне опције профила, доступне конфигурације стакла, избор завршне обраде, хардверске пакете и прилагођене димензије.
Уобичајене грешке у спецификацијама и инсталацији
Многи проблеми са перформансама нису узроковани самим основним материјалом. Они произилазе из неусклађених компоненти, нејасних спецификација, лоше контроле производње или детаља инсталације који нису усклађени са системом прозора и врата.
- Бирање само по изгледу:Танак оквир може изгледати атрактивно, али и даље захтева довољан структурални капацитет за предвиђену величину стакла и оптерећење животне средине.
- Занемаривање тежине стакла:Јаче застакљивање мења оптерећење крила и може утицати на избор окова, шарке, ваљке и угиб рама.
- Третирање серијског броја као оцене учинка:Иста номинална серија може садржати различите структурне и термичке конфигурације.
- Потцењивање дренаже:Одводни пут може бити блокиран заптивачем, остацима, погрешном машинском обрадом или грешкама у инсталацији.
- Коришћење неодговарајућег хардвера:Оков мора да одговара димензијама отвора, тежини крила, радној фреквенцији и изложености.
- Прескакање координације инсталације:Чак и добро конструисана јединица може лоше да ради ако интерфејс периметра није правилно запечаћен, усидрен и дрениран.
- Упоређивање назива завршних обрада уместо спецификација:Два премаза са сличним називима боја могу имати различите захтеве процеса и карактеристике спољашњих перформанси.
- Ослањајући се на неодређени језик трајности:Тврдње као што су „веома јак” или „дуготрајан” су мање корисни од информација о дефинисаном материјалу, завршној обради, тестирању и одржавању.
Инсталација је део система
Отвор треба поставити тако да његов оквир остане правилно поравнат, механички осигуран и интегрисан са зидном конструкцијом. Спојеви по ободу захтевају одговарајуће материјале и детаље за управљање кретањем и влагом.
Поравнање је посебно важно за клизне системе и системе са више тачака. Оквир који је мало избачен може створити неуједначену компресију, прерано хабање хардвера или отежан рад. Толеранције уградње стога треба дефинисати пре почетка рада.
Зашто је важна прецизна производња
Екструзија је само почетак процеса производње. Архитектонски отвори обично укључују сечење, ЦНЦ машинску обраду, бушење, обраду углова, уградњу, застакљивање, заптивање, завршну обраду, инспекцију и паковање. Свака фаза може утицати на коначну монтажу.
Конзистентност димензија је посебно важна јер прозори и врата садрже више компоненти које међусобно делују. Ако позиција рупе, дужина реза, угаони спој или џеп за застакљивање нису доследни, проблем се касније може појавити као проблем са хардвером, проблемом поравнања, проблемом заптивања или подешавањем инсталације.
Контрола екструзије
Екструдирани профили треба да одржавају жељену геометрију пресека унутар дефинисаних толеранција. Конзистентност постаје важнија када се профили спајају у велике склопове или када се више јединица мора визуелно поравнати преко фасаде.
ЦНЦ обрада
Компјутерски контролисана обрада може побољшати поновљивост за хардверске рупе, карактеристике дренаже, позиције ручке, углове интерфејса и друге критичне операције. Вредност машинске обраде није само у аутоматизацији, већ у поновљивој контроли и контроли процеса.
Квалитет монтаже
Монтажни тимови морају разумети однос између димензија оквира, заптивки, стакла, хардвера и дренаже. Правилно постављање компоненти може бити једнако важно као и квалитет компоненти. Врхунска заптивка која је погрешно постављена је и даље квар у инсталацији.
Инспекцијске тачке
- Инспекција улазног материјала:Потврдите наведену легуру, димензије профила и видљиво стање материјала.
- Машинска инспекција:Проверите критичне рупе, прорезе, дренажне отворе и димензије према одобреним цртежима.
- Монтажни преглед:Проверите поравнање углова, инсталацију хардвера, континуитет заптивања и подршку за застакљивање.
- Функционална инспекција:Управљајте репрезентативним јединицама више пута да бисте потврдили глатко кретање и закључавање.
- Заврши преглед:Прегледајте боју, изглед премаза, огреботине, трагове руковања и видљиве површинске недостатке.
Дисциплинован производни процес ствара чвршћу везу између техничке спецификације и онога што стиже на градилиште. Та веза је посебно драгоцена за пројекте са поновљеним модулима или строгом координацијом фасаде.
Практични оквир за избор
Систематски процес селекције може учинити рад спецификације јаснијим и смањити ризик од превиђања критичног захтева.
- Дефинишите окружење зграде:Идентификујте климу, изложеност, висину зграде, оријентацију, влажност, изложеност соли и услове чишћења.
- Дефинишите функцију отварања:Одлучите да ли вентилација, велики чисти отвори, компактно кретање, безбедност, приступ или контрола звука имају највећи приоритет.
- Дефинишите услове за застакљивање:Одредите дебљину стакла, број стакла, безбедносне карактеристике, акустичне циљеве и очекивану јединичну тежину.
- Дефинишите структурне захтеве:Прегледајте димензије отвора, оптерећења ветром, распон, сидрење и очекиване радне силе.
- Дефинишите термичке захтеве:Одредите да ли је потребна термички прекинута конфигурација и ускладите је са системом застакљивања.
- Дефинишите површинску обраду:Изаберите елоксирање, прашкасти премаз, изглед дрвета или другу специфичну завршну обраду у складу са изложеношћу околини и архитектонском намером.
- Дефинишите хардвер:Ускладите шарке, браве, ручке, ваљке, држаче и друге окове са величином крила и радном фреквенцијом.
- Прегледајте инсталацију:Потврдите зидне интерфејсе, анкерисање, подлошке, периметарске спојеве, дренажу и приступ за подешавање.
- Прегледајте документацију:Уверите се да су цртежи, спецификације, критеријуми инспекције и одобрени узорци завршне обраде у складу са производним налогом.
За пројектне тимове који упоређују системе, корисна матрица евалуације може да задржи дискусију усредсређену на мерљиве карактеристике, а не на опште описе производа.
| Категорија евалуације | Кључно питање | Жељени доказ |
|---|---|---|
| Материјал | Да ли су легура и темперамент јасно дефинисани? | Техничка спецификација материјала |
| Профил | Да ли секција одговара величини отвора и оптерећењу? | Цртеж пресека и пројектни подаци |
| Застакљивање | Може ли систем да подржи потребну накупљање стакла? | Димензије џепа за стакло и подаци о оптерећењу |
| Тхермал | Да ли је топлотна стратегија одговарајућа за зграду? | Детаљи система и подаци о термичким перформансама |
| Време | Како се управља ваздухом и водом? | Изглед заптивача, дизајн дренаже и подаци о испитивању |
| Хардвер | Да ли је оперативни систем компатибилан са крилом? | Распоред хардвера и капацитет оптерећења |
| Заврши | Да ли је површинска обрада погодна за животну средину? | Завршна спецификација и стандард инспекције |
| Инсталација | Може ли се јединица инсталирати и подесити доследно? | Детаљи инсталације и изјава о методи |
Најкориснија спецификација је она која се може разумети тимовима за пројектовање, набавку, производњу, контролу квалитета и монтажу без потребе за различитим тумачењима у свакој фази.
Када прилагођавање има смисла
Прилагођене конфигурације могу бити корисне када стандардни модули не одговарају у потпуности захтевима пројекта. Уобичајене области прилагођавања укључују димензије профила, величину отвора, конфигурацију стакла, комбинације хардвера, завршну обраду, боју, конструкцију са термичким прекидом и посебне детаље интерфејса.
Прилагођавање и даље треба да буде контролисано документованим техничким процесом. За прилагођени производ потребни су одобрени цртежи, дефинисане толеранције, јасни захтеви за материјалом и доследна метода инспекције. Прилагођавање је најефикасније када решава стварне захтеве пројекта уместо да додаје сложеност без функционалне користи.
Улога техничке комуникације
Добра комуникација између пројектног тима и произвођача може спречити проблеме који се могу избећи. Важне информације обухватају димензије отвора, спецификације стакла, очекивано излагање околини, приоритете перформанси, жељени рад, захтеве за завршну обраду, ограничења уградње и релевантне локалне стандарде.
Јасна питања често дају боље одговоре од широких захтева. Тражење профила, разреда легуре, опсега застакљивања, типа хардвера, материјала заптивке, процеса површинске обраде и применљиве класификације перформанси ствара кориснији технички разговор од једноставног питања да ли је производ „високог квалитета“.
ФАК
Следећа питања се односе на уобичајена техничка разматрања при одабиру и спецификацији модерних алуминијумских архитектонских отвора.
Шта чини алуминијум погодним за модерне архитектонске прозоре и врата?
Алуминијум комбинује релативно малу структурну тежину са корисном механичком чврстоћом, одличном флексибилношћу екструзије, стабилношћу димензија и широким спектром опција за завршну обраду површине. Ова својства омогућавају произвођачима да креирају детаљне профиле профила који интегришу џепове за застакљивање, коморе, заптивке, дренажне путеве и хардверске интерфејсе.
Да ли је 6061-Т6 увек бољи од 6063-Т5?
Бр. 6061-Т6 генерално нуди већу механичку чврстоћу, док је 6063-Т5 широко прикладан за архитектонско екструзију и израду детаљних профила. Одговарајућа легура зависи од структурних захтева, геометрије пресека, потреба производње и намераване примене.
Шта ми говори број серије оквира?
Број серије обично идентификује породицу профила или номиналну димензију оквира унутар одређеног система. Користан је за организацију и поређење, али га не треба третирати као универзалну оцену перформанси јер легура, дебљина зида, дизајн коморе, застакљивање, хардвер и услови тестирања могу да варирају.
Зашто се термички прекиди користе у алуминијумским оквирима?
Термички прекид прекида директну проводну путању кроз метални оквир. Ово може побољшати топлотне перформансе и помоћи у управљању температурама унутрашње површине када је комплетан систем правилно пројектован са одговарајућим застакљивањем и заптивачем.
Који стил отварања је најбољи за вентилацију?
Не постоји најбоља конфигурација за сваку собу. Дизајн крила и тенди могу да обезбеде директну вентилацију, док клизни системи могу бити прикладнији тамо где је расположиви размак отвора ограничен. Избор треба да узме у обзир проток ваздуха, распоред просторије, приступ чишћењу, изложеност временским приликама и радне навике.
Колико је важан избор стакла?
Стакло је један од најважнијих делова комплетног отвора. Његова дебљина, тежина, конфигурација окна, безбедносне карактеристике и термичка или акустичка својства утичу на дизајн оквира, избор хардвера, компатибилност стаклених џепова и укупне перформансе.
Може ли се боја површине прилагодити?
Многи алуминијумски архитектонски системи подржавају широк спектар боја и завршних обрада. У зависности од изабраног третмана, прилагођавање може укључити стандардне архитектонске боје, металик ефекте, изглед дрвета и референце боја специфичне за пројекат.
Шта треба проверити пре почетка производње?
Потврдите одобрени систем профила, легуру и температуру, димензије отвора, надоградњу стакла, хардвер, заптивке, распоред дренаже, завршну обраду, референцу боја, толеранције, интерфејсе за инсталацију и применљиве захтеве перформанси. Одобрени цртежи треба да одражавају коначну конфигурацију производње.
Могу ли велики застакљени отвори да користе исти систем као мањи прозори за становање?
Није нужно. Већи отвори уводе различите структуралне и хардверске захтеве, посебно када стакло постане теже или се повећа изложеност ветру. Веће склопове треба прегледати користећи њихове стварне димензије, оптерећења, геометрију профила, арматуру, застакљивање и услове анкерисања.
Како треба проценити временске перформансе?
Непропусност ваздуха, водонепропусност и отпорност на ветар треба узети у обзир заједно са комплетном монтажом. Прегледајте заптивке, угаоне спојеве, дренажне путеве, геометрију профила, застакљивање, компресију хардвера, инсталационе интерфејсе и услове под којима су постигнути сви наведени резултати испитивања.
Зашто је квалитет инсталације толико важан?
Инсталација одређује да ли пројектовани оквир може исправно да функционише у стварној згради. Поравнање, анкери, спојеви по ободу, дренажа, подршка за застакљивање и подешавање хардвера утичу на рад и временске перформансе. Добро дизајниран производ и даље може имати слаб учинак ако инсталација није доследна.
Које информације произвођач треба да добије за прилагођени пројекат?
Корисне информације о пројекту обухватају величине отвора, тип зграде, изложеност околини, жељени стил отварања, конфигурацију стакла, структурне захтеве, топлотна очекивања, завршну обраду и боју, преференције хардвера, ограничења уградње и релевантне техничке стандарде.
Изградња бољих отвора кроз боље спецификације
Изведба модерног фасадног отвора резултат је многих повезаних одлука. Алуминијум пружа прилагодљиву структурну платформу, али готов резултат зависи и од дизајна профила, избора легуре, застакљивања, термичке сепарације, заптивки, хардвера, дренаже, површинске обраде, прецизности производње и уградње.
Стога промишљена спецификација почиње стварним условима изградње. Када се ти услови схвате, постаје лакше изабрати конфигурацију отвора, дефинисати одговарајућу породицу оквира, координирати систем застакљивања, идентификовати потребне временске и термичке карактеристике и успоставити тачке контроле потребне током производње и уградње.
Овај приступ такође ствара бољу комуникацију у целом пројекту. Архитекте могу да објасне намеру дизајна, инжењери могу да дефинишу захтеве перформанси, тимови за набавку могу да упореде техничке конфигурације, произвођачи могу да припреме тачне производне документе, а инсталатери могу да раде на основу јасног скупа детаља интерфејса.
За пројекте који захтевају комбинацију структуралних перформанси, чистих архитектонских линија, управљања временским приликама, флексибилне завршне обраде и практичне дуготрајне операције, пажљиво пројектовани алуминијумски системи пружају разноврсну основу. Кључ није у одабиру најкомпликованије конфигурације, већ у избору конфигурације која одговара згради, окружењу и начину на који ће људи користити простор.
Потребна вам је техничка конфигурација за ваш пројекат?
За избор профила специфичног за пројекат, конфигурације отварања, компатибилност застакљења, завршне обраде површине и прилагођене архитектонске захтеве,контактирајте насда разговарају о техничким детаљима са тимом произвођача.
